EPSONs neue 16-bit MCUs S1C17M02 und S1C17M03 zielen speziell auf Digitale Multimeter (DMM) und Anwendungen mit ähnlichen Messaufgaben ab. Daher hat sich EPSON bei der Entwicklung dieser MCU ganz auf die Integration optimaler Features und Peripherien für diesen Bereich fokussiert. Mit dem integrierten Flash ROM bietet die EPSON MCU größtmögliche Flexibilität in Bezug auf die Firmware. Außerdem verfügt die MCU über einen ausreichend großen EEPROM. Der integrierte LCD Treiber macht externe Komponenten zur Displayansteuerung überflüssig und vereinfacht das Design.
Zur Evaluierung der DMM Analog Frontend Funktionen bietet Epson bereits ein Evaluation Board an. Einen ersten Eindruck über den Aufbau und Funktionsweise des Evaluation Boards kann man in folgendem YouTube Video bekommen:
Sie sehen gerade einen Platzhalterinhalt von Standard. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf den Button unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Epson-typisch wurde der Stromverbrauch auf Basis der hauseigenen Low Power Analog IP optimiert und garantiert so eine lange Batterielaufzeit – wer wechselt schon gern ständig die Batterien in seinem Multimeter? Um in der Anwendung diese Eigenschaften voll auszunutzen, stehen mehrere Power Down Modes zur Verfügung.

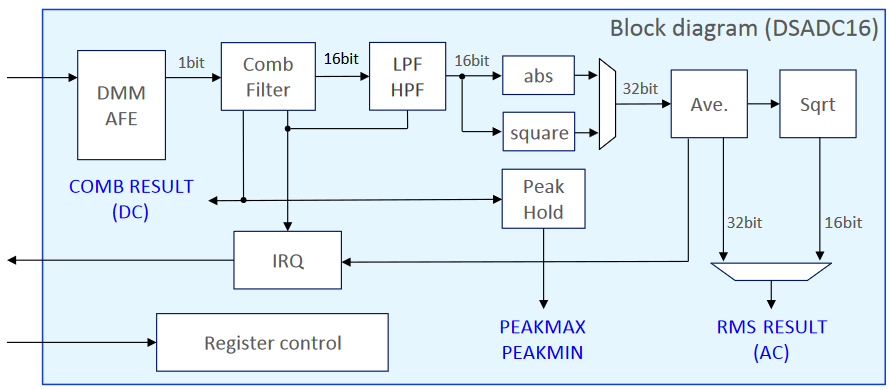

Herzstück der EPSON DMM MCU ist jedoch das DMM Analog Frontend. Neben dem 16-bit ∆∑ ADC beinhaltet es Messfunktionen für:
Diese Funktionen beinhalten unter anderem eine Schaltung zur Mittelwertbildung mit integrierter Hardwareschaltung zur Wurzelberechnung. Hiermit lasst sich RMS Werte mit hoher Geschwindigkeit zu berechnen.
Kontaktieren Sie uns für mehr Informationen zur Digital Multimeter MCU S1C17M02 und S1C17M03 von EPSON.
